1 - Introduction : : pourquoi s'intéresser au MIL-STD
pour les SSD ?

Dans les secteurs de la défense, de l'aérospatiale, du transport et de l'industrie lourde, les composants électroniques sont soumis à des contraintes environnementales extrêmes : vibrations intenses, chocs mécaniques, variations thermiques brutales, humidité, altitude… Un disque SSD (Solid State Drive) standard, conçu pour un usage bureautique ou grand public, n'est tout simplement pas dimensionné pour survivre dans ces conditions.

C'est précisément pour répondre à ce besoin que le Département de la Défense des États Unis (U.S. Department of Defense – DoD) a développé une série de normes appelées MIL-STD (Military Standard). Ces normes définissent des méthodes d'essai rigoureuses permettant de valider qu'un équipement — y compris un SSD — est capable de fonctionner de manière fiable dans les environnements les plus hostiles.

À retenir : Un SSD certifié MIL-STD n'est pas simplement « robuste ». Il a été soumis à des protocoles de test normalisés, reproductibles et documentés, qui garantissent sa capacité à opérer dans des conditions réelles de déploiement militaire ou industriel sévère.

2 - Qu'est-ce que le MIL-STD exactement ?

Le terme MIL-STD (Military Standard) désigne un ensemble de documents normatifs publiés par le Département de la Défense américain dans le cadre du Defense Standardization Program (DSP). Ces documents établissent des exigences techniques uniformes pour les processus, procédures, pratiques et méthodes utilisés dans le cadre de la défense nationale. Selon la définition officielle du DoD (DoDM 4120.24) :

« Un Defense Standard (MIL-STD) est un document qui établit des exigences uniformes d'ingénierie et techniques pour des processus, procédures, pratiques et méthodes spécifiques au domaine militaire ou substantiellement modifiés par rapport aux pratiques commerciales. »

2.1 Les différents types de documents MIL

Il est important de distinguer les différentes catégories de documents normatifs militaires, car ils ne servent pas tous le même objectif :

• MIL-STD = Defense Standard = Définit des exigences uniformes d'ingénierie (processus, méthodes d'essai, pratiques)
• MIL-SPEC = Defense Specification =Décrit les exigences techniques essentielles pour un matériel spécifique
• MIL-PRF = Performance Specification = Définit les résultats attendus sans imposer la méthode pour les atteindre
• MIL-DTL =Detail Specification = Spécifie les matériaux, la conception et les méthodes de fabrication
• MIL- HDBK = Defense Handbook =Guide de référence technique (non contraignant)

Source : DAU – Specifications and Standards

3. MIL-STD-810 : la norme clé pour les SSD durcis

Parmi les centaines de normes MIL-STD existantes, celle qui concerne directement les SSD industriels et militaires est la MIL-STD-810, intitulée officiellement :

« Environmental Engineering Considerations and Laboratory Tests » (Considérations d'ingénierie environnementale et essais en laboratoire)

Cette norme spécifie des méthodes d'essai en laboratoire permettant de déterminer si un équipement est conçu de manière adéquate pour survivre aux conditions qu'il rencontrera tout au long de sa durée de vie opérationnelle. Elle ne prescrit pas de conception spécifique, mais fournit un cadre méthodologique pour évaluer la résistance d'un produit.

3.1 Historique et évolution

La norme MIL-STD-810 a une longue histoire, remontant aux premières spécifications de l'Army Air Force en 1945. Voici les jalons principaux :

• MIL-STD-810 / 1962 / Première édition – lignes directrices environnementales de base
• MIL-STD-810C / 1975 / Introduction du concept de « tailoring » (adaptation des tests)
• MIL-STD-810D / 1983 / Amélioration significative des tests de vibration et de choc
• MIL-STD-810F / 2000 / Collecte de données numériques, simulation d'environnements combinés
• MIL-STD-810G / 2008 / Vibration multi-axes simultanée (Méthode 527), simulation réaliste
• MIL-STD-810H / 2019 / Version actuelle – procédures affinées, meilleure précision des tests
  810H Change Notice 1 / 2022 / Clarifications et mises à jour de références spécifiques

Source : Safe Load Testing – MIL-STD-810H Explained

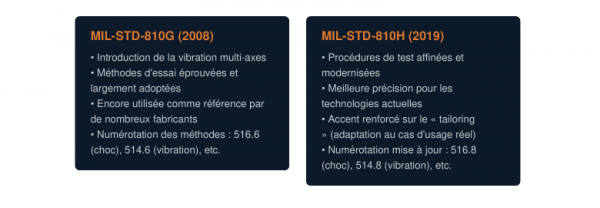

3.2 MIL-STD-810G vs MIL-STD-810H : quelles différences ?

La version MIL-STD-810G (2008) reste encore largement référencée dans l'industrie. Cependant, la version MIL-STD-810H (2019) est désormais la référence officielle. Les principales différences sont :

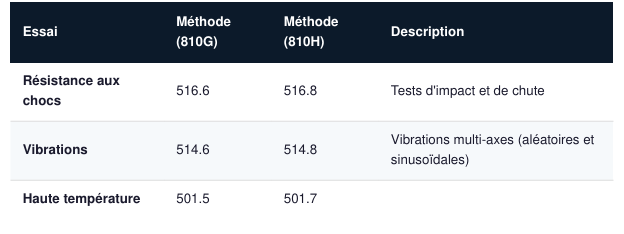

Il est important de noter que chaque méthode d'essai reçoit un numéro unique qui change à chaque révision de la norme. Par exemple, la résistance aux chocs est la Méthode 516.6 dans la version G et la Méthode 516.8 dans la version H.

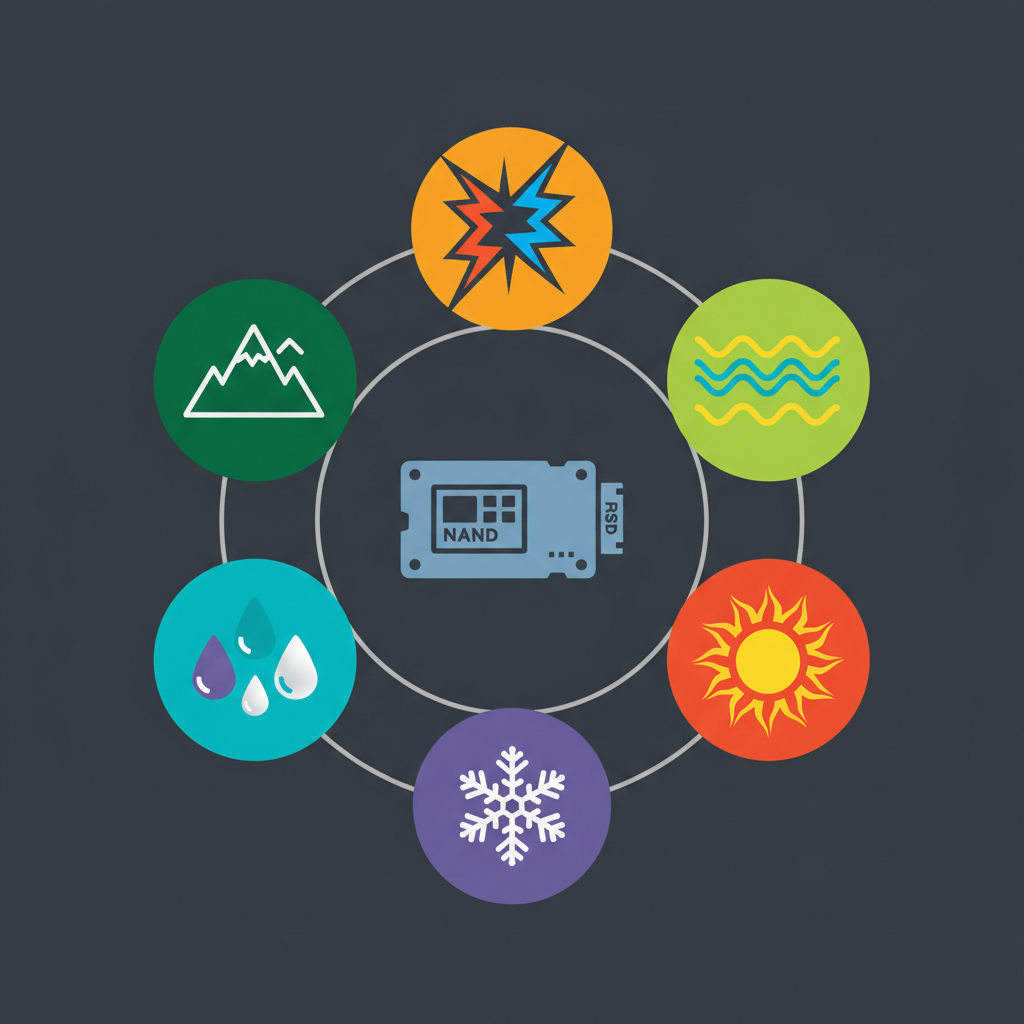

4. Les 6 essais clés du MIL-STD-810 pour les SSD

Pour un SSD destiné à un usage militaire ou industriel sévère, six catégories d'essais sont particulièrement critiques. Chacune cible une contrainte environnementale spécifique que le disque devra supporter en conditions réelles.

4.1 Résistance aux chocs (Méthode 516)

L'essai de choc soumet le SSD à des niveaux de force G définis, validant que les modules NAND Flash conservent leur intégrité structurelle et électrique. Les canaux de données doivent rester alignés et le firmware doit pouvoir récupérer après l'impact. Pour les SSD, un montage PCB robuste et des boîtiers renforcés sont essentiels pour prévenir les micro fractures dans les joints de soudure et préserver la fidélité du signal du contrôleur.
Paramètres typiques : chute depuis une hauteur de 100 mm (bench handling), impacts répétés sur surfaces dures depuis 1,2 à 1,5 mètre.

4.2 Vibrations (Méthode 514)

Les vibrations continues peuvent détériorer les points de soudure, rompre les pistes conductrices et interférer avec la régulation de puissance du SSD. La méthode expose les SSD à des balayages aléatoires ou sinusoïdaux de 5 Hz à plusieurs centaines de Hz, reproduisant les harmoniques de moteurs à réaction, de rotors d'hélicoptères ou de véhicules chenillés.

Paramètres typiques (ASUS TUF, à titre d'exemple) : 5-500 Hz, vertical RMS = 1,08 g à 2,24 g, 40 à 60 minutes par axe.

4.3 Haute température (Méthode 501)

Le firmware du SSD doit résister aux variations thermiques sans risquer de fuites de cellules NAND ou de dérive d'horloge du contrôleur. Les tests à haute température peuvent dépasser 80°C pour stresser les régulateurs de tension et l'endurance en écriture des puces NAND. Les cycles peuvent durer jusqu'à 7 jours consécutifs (7 × 24 heures) avec des températures oscillant entre 33°C et 71°C.

4.4 Basse température (Méthode 502)

Les essais à basse température peuvent descendre en dessous de -40°C pour tester la calibration au démarrage du disque. Les stratégies de throttling thermique interne sont cruciales pour maintenir la cohérence des données. Les cycles de test durent typiquement 7 jours avec des températures entre -25°C et -33°C.

4.5 Humidité (Méthode 507)

Une humidité relative élevée peut provoquer la corrosion du PCB, des courts-circuits et l'absorption d'humidité dans la résine époxy autour des packages NAND. Ce test simule les déploiements en environnement tropical ou côtier. Les ingénieurs contrent ces risques avec des composés d'enrobage à faible porosité, des boîtiers étanches et des revêtements conformes protecteurs.

Paramètres typiques : 95% d'humidité relative, températures alternant entre 30°C et 60°C,pendant 10 jours.

4.6 Altitude et pression (Méthode 500)

Lors d'opérations en haute altitude ou de vols, la pression atmosphérique réduite influence le refroidissement du SSD, la flexion de la carte et le dégazage des composants électroniques.
Les boîtiers entièrement scellés doivent résister à une décompression rapide sans déformation structurelle.

Paramètres typiques : simulation à 15 000 pieds (≈ 4 572 m), avec variations de température entre 5°C et 40°C pendant 12 heures.

Source : ASUS – MIL-STD-810 Introduction

5. Comment un SSD est-il certifié MIL-STD ?

Le processus de certification MIL-STD-810 suit une méthodologie rigoureuse en plusieurs
étapes :

5.1 Le processus de test

1. Planification des essais : Un plan de test est élaboré, définissant les objectifs, les méthodes et les critères d'acceptation. Les équipements spécialisés et les installations nécessaires sont identifiés.
2. Préparation : Le laboratoire prépare l'équipement et les échantillons. Des capteurs et instruments de mesure sont installés sur le SSD à tester.
3. Exécution des essais : Le SSD est soumis aux conditions environnementales spécifiées (température, vibration, choc, humidité, altitude). Les données sont collectées en temps réel.
4. Analyse et rapport : Les données collectées sont analysées pour déterminer si le SSD satisfait aux critères d'acceptation. Un rapport de test détaillé est produit.

5.2 Qui réalise les tests ?

Les essais MIL-STD sont généralement réalisés par des laboratoires d'essai indépendants accrédités (par le NIST, l'A2LA ou l'IAS aux États-Unis, ou le COFRAC en France) ou par les installations de test internes du fabricant. L'accréditation garantit que le laboratoire respecte des normes de qualité et de compétence technique.

5.3 « Tested to » vs « Compliant » : une distinction cruciale

Attention : Il existe une différence fondamentale entre un produit « testé selon MIL-STD-810 » (MIL testing) et un produit « conforme MIL-STD-810 » (MIL compliance).
Le premier a simplement subi les tests. Le second a été conçu, testé ET fabriqué en conformité avec la norme. Vérifiez toujours le niveau de certification revendiqué par le fabricant.

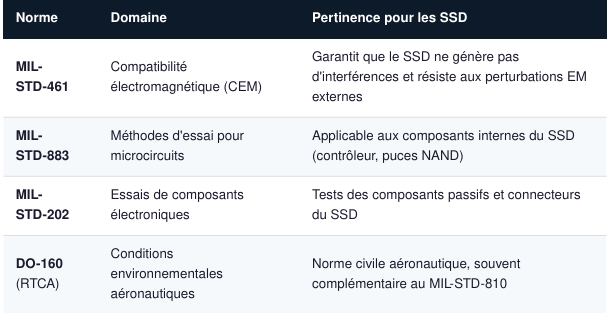

6. Au-delà du MIL-STD-810 : les autres normespertinentes pour les SSD

Le MIL-STD-810 n'est pas la seule norme à considérer lors du choix d'un SSD durci. Voici les autres standards fréquemment rencontrés :

Source : Acnodes – Military Standard Overview ; Defense Advancement – MIL-STD Guide

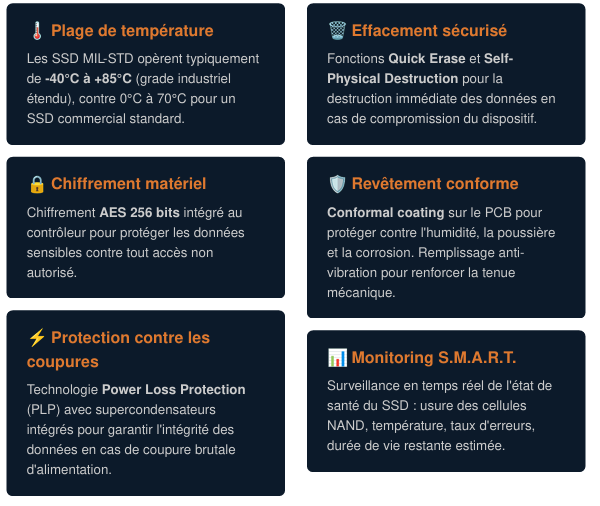

7. Caractéristiques techniques d'un SSD MIL-STD :ce qu'il faut vérifier

Lorsque vous sélectionnez un SSD certifié MIL-STD pour un projet industriel ou de défense, voici les caractéristiques techniques clés à examiner :

8. Cas d'usage : où déploie-t-on des SSD MIL-STD ?

Les SSD certifiés MIL-STD ne sont pas réservés aux seules applications militaires. Voici les principaux secteurs d'utilisation :

• Défense et armement : Systèmes radar, drones (UAV), véhicules blindés, systèmes de communication tactique, équipements embarqués sur navires de guerre.
• Aérospatiale : Avionique, satellites, systèmes de navigation, enregistreurs de données de vol, équipements embarqués en soute non pressurisée.
• Transport ferroviaire et maritime : Systèmes de contrôle embarqués, signalisation, vidéosurveillance dans des environnements soumis à des vibrations constantes.
• Industrie lourde : Automatisation industrielle en environnement hostile (mines, plateformes pétrolières, fonderies), systèmes SCADA en extérieur.
• Énergie : Sous-stations électriques, éoliennes, centrales solaires en zones désertique

9. Conclusion : comment choisir le bon SSD MIL- STD ?

Le choix d'un SSD certifié MIL-STD doit être guidé par une analyse rigoureuse de votre environnement de déploiement. Voici les questions clés à se poser :
1. Quelles sont les contraintes environnementales réelles ? (température, vibration, humidité, altitude)
2. Quel niveau de certification est requis ? (MIL-STD-810G suffit-il ou faut-il la 810H ?)
3. Quelles normes complémentaires sont nécessaires ? (MIL-STD-461 pour la CEM, DO-160 pour l'aéronautique)
4. Quelles fonctions de sécurité des données sont indispensables ? (chiffrement AES, effacement rapide, auto-destruction)
5. Quel est le cycle de vie attendu du produit ? (disponibilité long terme des composants, support fabricant)

L'équipe Tokhatec est à votre disposition pour vous accompagner dans le choix et l'intégration de SSD durcis certifiés MIL-STD, adaptés à vos contraintes techniques et opérationnelles. N'hésitez pas à nous contacter pour une étude personnalisée.
